BUDYNEK HALI MAGAZYNOWEJ/PRODUKCYJNEJ Z DWIEMA SUWNICAMI 10t: HS-2S-10t

Opis

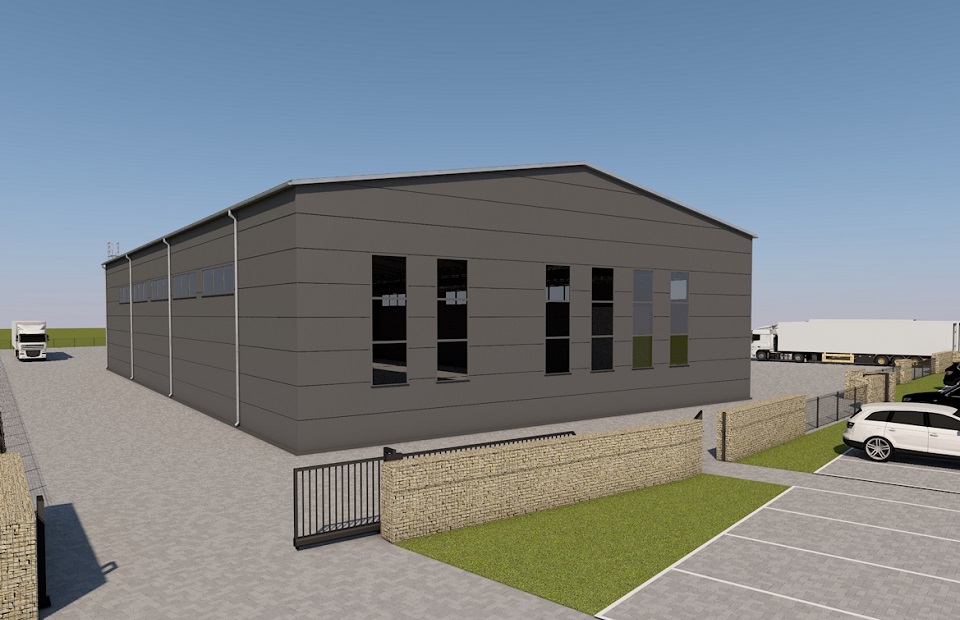

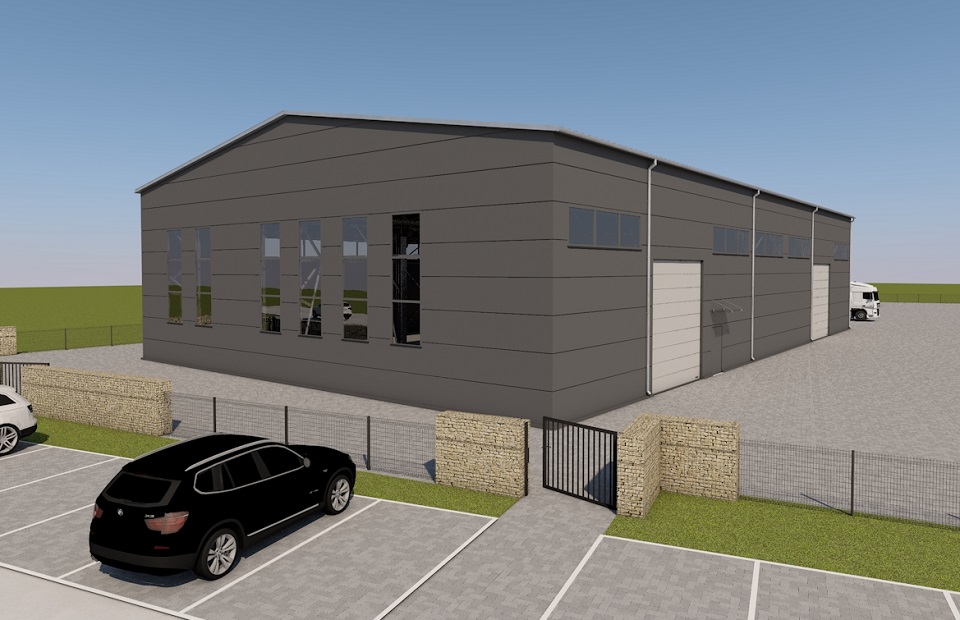

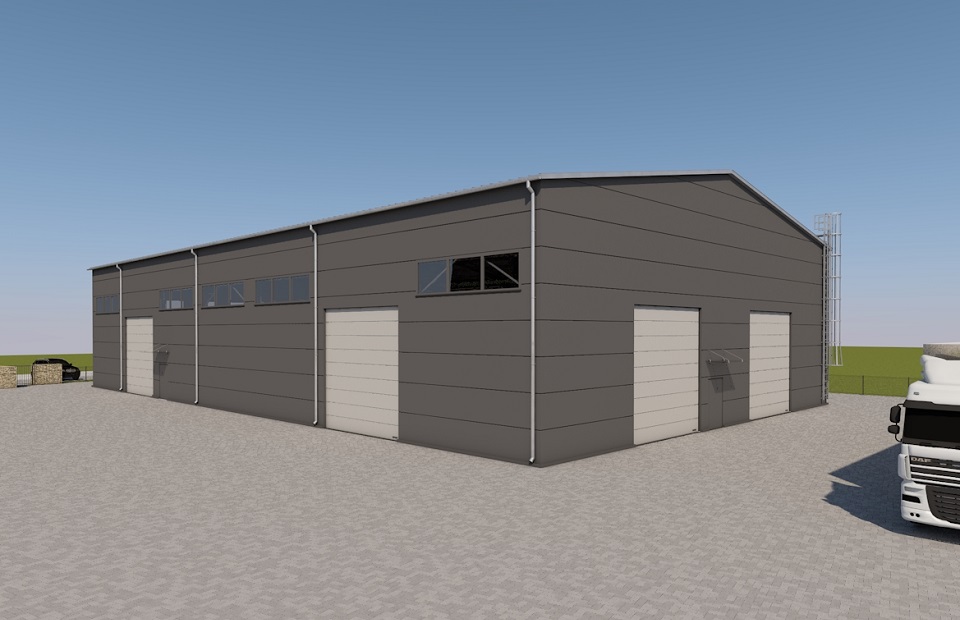

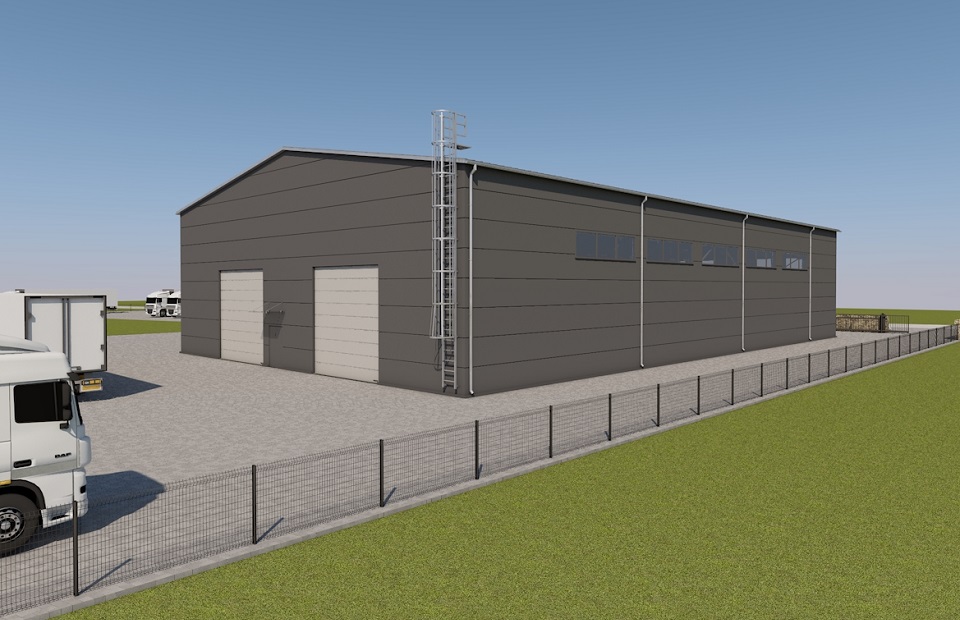

Przedstawiamy projekt komercyjnego, uniwersalnego budynku jednoprzestrzennej hali w konstrukcji stalowej. Idea jaka przyświecała projektowaniu miała na celu stworzenie obiektu, którego uniwersalna forma oraz rozwiązania techniczne pozwolą na szerokie zastosowanie, w zależności od zapotrzebowania konkretnego użytkownika.

Proponowana hala może stanowić obiekt niezależny (hala magazynowa, produkcyjna) lub być elementem zespołu budynków, na przykład jako uzupełnienie już funkcjonującego zakładu. W proponowanym projekcie celowo pominięto zaplecze socjalne czy techniczne. Z doświadczenia projektowego wiemy, że projekt typowy do szerokiego zastosowania musi cechować się dużym wachlarzem możliwości adaptacyjnych. Każdy potencjalny użytkownik takiej hali ma inne potrzeby jeśli chodzi o wielkość zaplecza technicznego czy socjalnego, sposób ogrzewania itd. Proponowana hala może więc być z powodzeniem zastosowana na przykład jako uzupełnienie istniejącej zabudowy, gdzie zaplecze techniczne czy socjalne jest już funkcjonujące. Niniejszy projekt może być również uzupełniony o inny projekt typowy lub indywidualny na przykład budynku biurowego czy socjalnego. W ten sposób można dokonać łatwej optymalizacji procesu projektowego nowego zakładu zarówno pod kątem finansowym jak i czasowym.

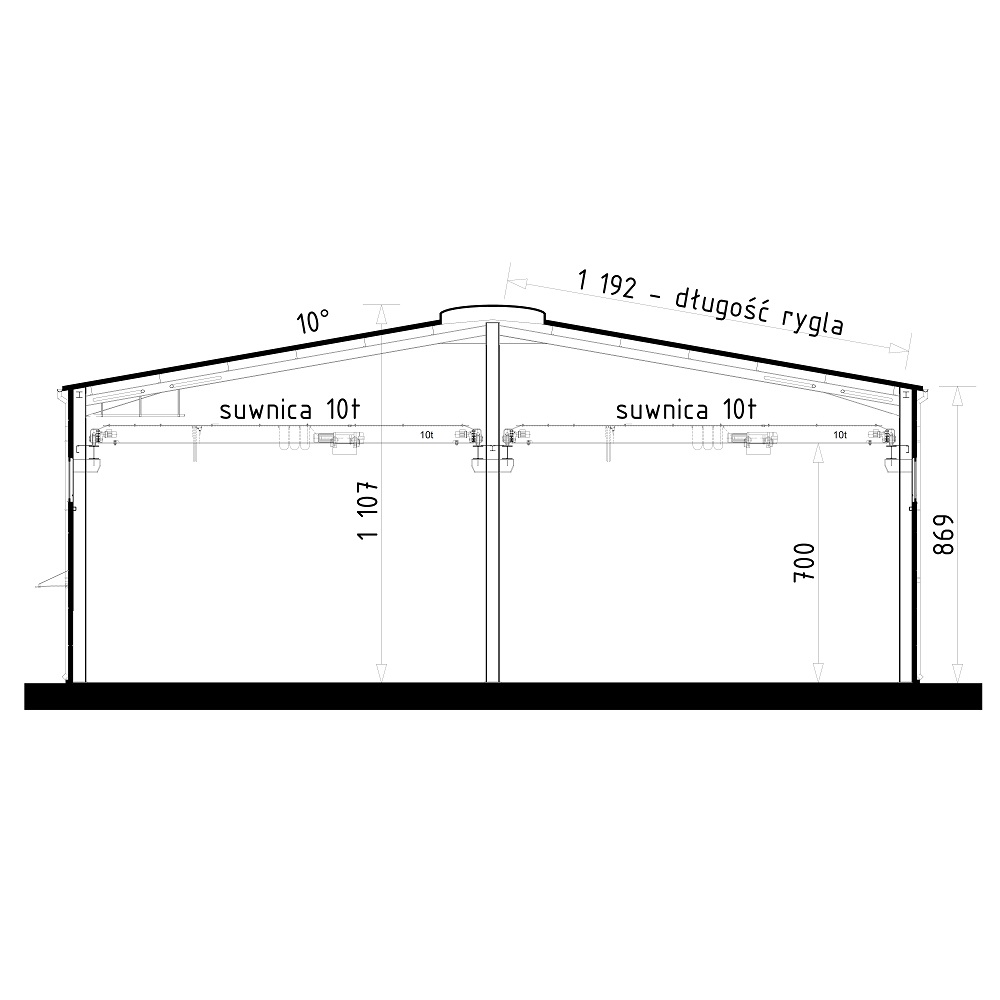

Przy projektowaniu przyjęto prosty schemat konstrukcyjny, umożliwiający ekonomiczne wykorzystanie długich elementów stalowych. Hala składa się z dwóch naw o rozstawie osiowym 12,10m każda. W połączeniu z odpowiednim kątem dachu, zoptymalizowano wielkość odpadów bowiem długość elementu rygla wynosi 11,92m. Poprzeczne układy nośne rozstawione są co 6,00m. Dzięki temu halę w łatwy sposób można modyfikować poprzez ujęcie lub dodanie kolejnych modułów.

Dodatkowym i niewątpliwym atutem proponowanej hali jest możliwość wykorzystania zaprojektowanego transportu podwieszonego. Konstrukcja hali została przystosowana do wykorzystania dwóch suwnic natorowych, o udźwigu 10 ton każda. Suwnice umieszczone są w obu nawach hali i poruszają się wzdłuż dłuższego jej boku. Wysokość prześwitu od posadzki do belki suwnicy to 7,00m, która może nieznacznie różnić się (+/-) w zależności od modelu suwnicy lub dostawcy. Dzięki takiemu rozwiązaniu hala może znaleźć swoje zastosowanie również tam gdzie prowadzona działalność ma charakter przemysłowy lub ciężki (betoniarnie, zakłady prefabrykacji, tartaki czy kamieniarnie).

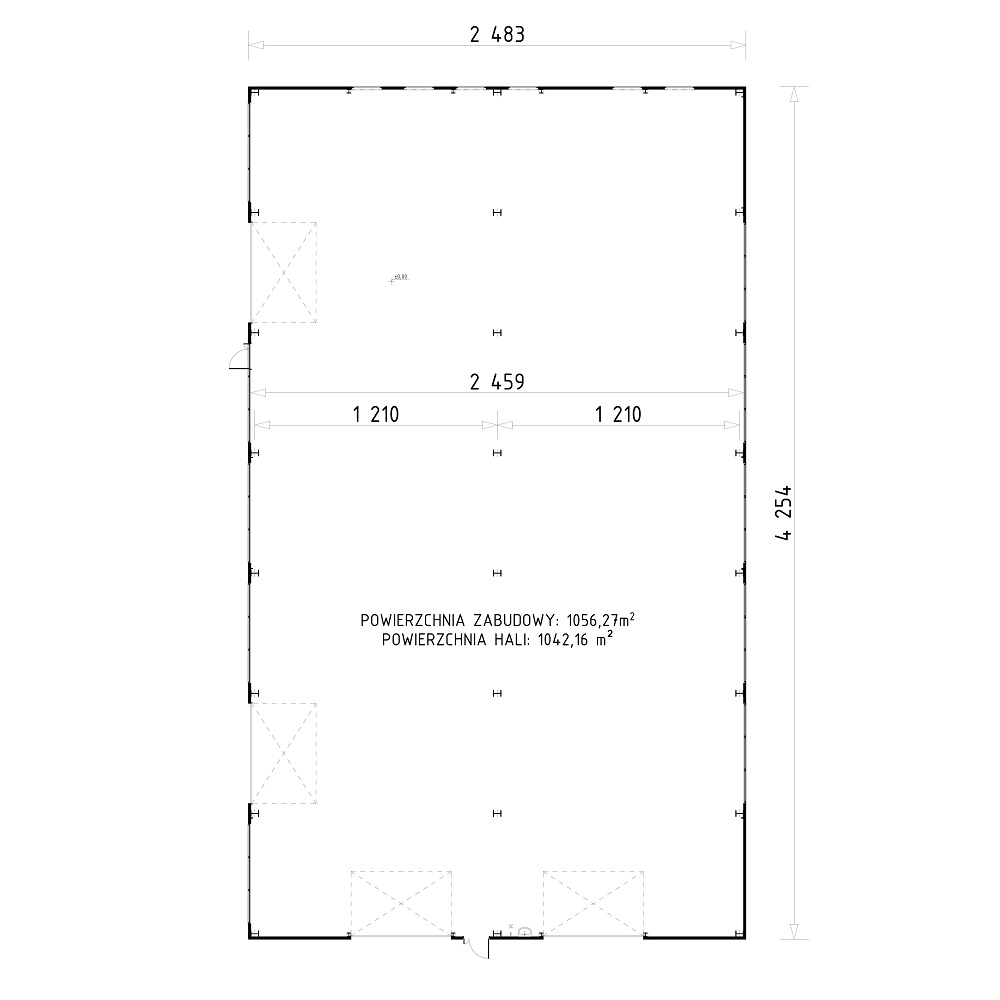

Rzuty
