G207DS w konstrukcji stalowej

Opis

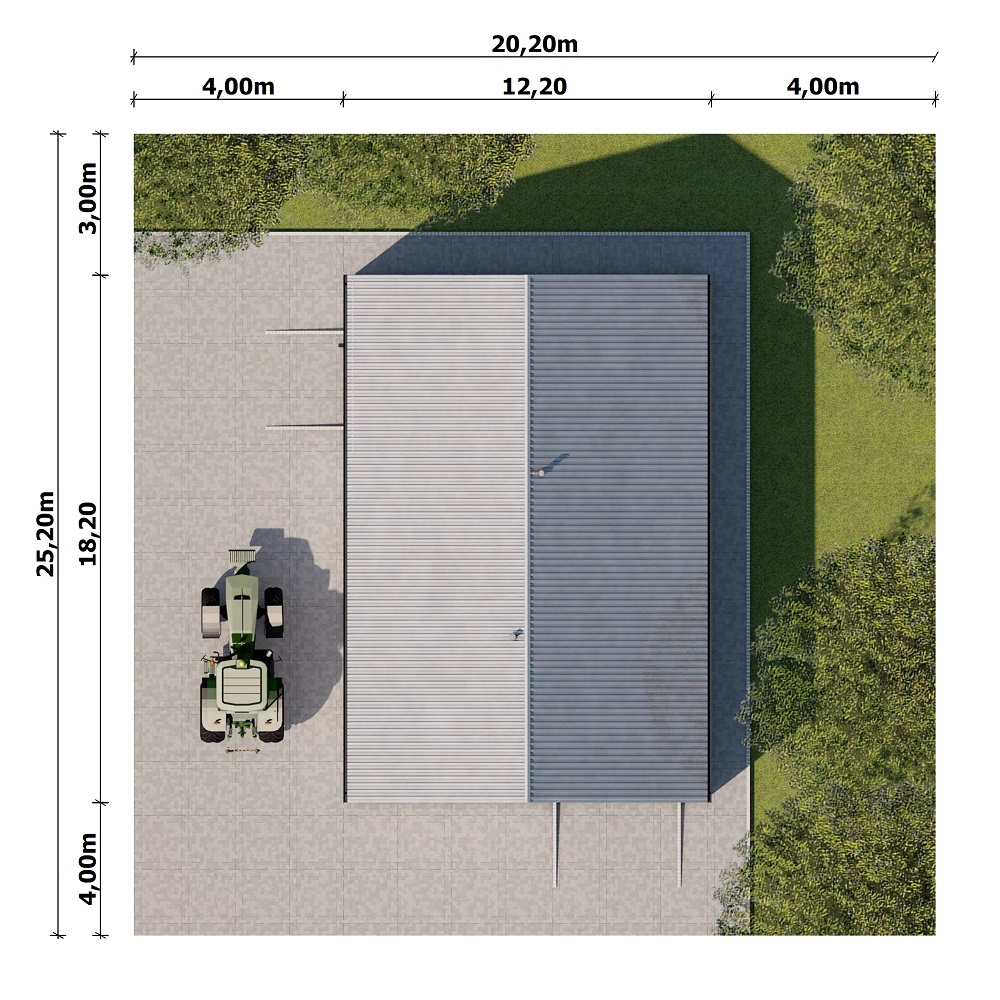

G207DS jest budynkiem w konstrukcji stalowej o ogólnym przeznaczeniu. Może być zaadaptowany na budynek garażowy, gospodarczy, magazyn lub służyć innym celom. Budynek został zaprojektowany tak aby powierzchnia użytkowa w świetle konstrukcji wynosiła 12m x 18m, stąd układy konstrukcyjne złożone z kratownic stalowych opartych na stalowych słupach zostały umieszczone w rozstawie co 5,96m. Z względu na powtarzalny układ konstrukcyjny budynek w ramach adaptacji może być łatwo dostosowany do indywidualnych potrzeb poprzez wydłużenie o dowolną ilość modułów.

W projekcie, na ściany osłonowe przewidziano zastosowanie płyt warstwowych z rdzeniem styropianowym o grubości 10cm. Dodatkowo przewidziano izolację w poziomie pasa dolnego kratownicy wykonanej również z płyty warstwowej z rdzeniem styropianowym o tej samej grubości. Nad budynkiem zastosowano dach dwuspadowy o kącie nachylenia połaci 30 stopni z pokryciem z blachy trapezowej. Dzięki temu, projekt bez uciążliwych zmian adaptacyjnych, można zastosować na większości działek objętych planami miejscowymi.

Na słupy nośne oraz płatwie dachowe zastosowano profile typu HEA, wiązary kratowe wykonano z rur kwadratowych i prostokątnych, natomiast stężenia ścienne i dachowe wykonano z prętów okrągłych, gładkich. Całkowite zużycie stali na konstrukcję nadziemną wynosi ok. 7,3t.
